GPS卫星校时钟国产信创(北斗校时设备,GPS卫星授时,NTP时间服务器)概述

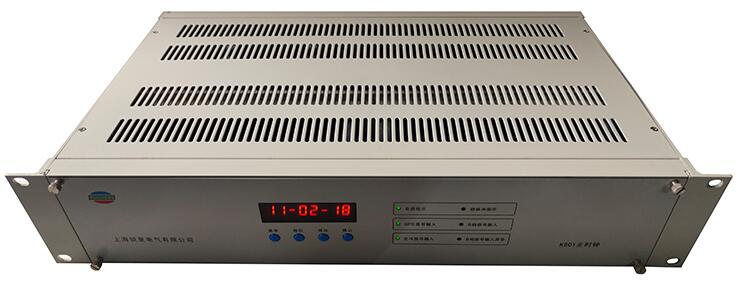

 GPS卫星校时钟国产信创以GPS北斗卫星系统建立时标，输出与UTC时间高度同步的秒（1PPS）、分（1PPM）、时（1PPH）等脉冲信息，以及标准的北京时间时、分、秒、年、月、日信息，还可实现工频量的测量，并按照相应的格式经串行口分别输出日期、时间、周波钟、工频量等信息。装置有标准RS232、RS422/RS485、IRIG-B、DCF77、NTP/SNTP、IEEE1588协议等接口形式。接口数量可根据要求扩展。 上海锐呈电气有限公司产品（国产信创时钟服务器）采用SMT表贴技术生产，以高速芯片进行设计，具有精度高、稳定性好、功能强、无积累误差，不受地域、气候等环境条件限制、性价比高和操作方便等特点。广泛应用于电力、石化、冶金、金融、广电、交通、医疗及国防等需要校时、记时、守时等领域。  一、GPS卫星校时钟的参数 1、尺寸：19英寸1U/2U机箱 2、重量：<3.5Kg 3、电源：交流或直流，110/220V±20% ,可定做双电源 4、环境要求 - 工作温度：-20℃～60℃； - 存贮温度：-40℃～85℃； - 湿度：95％无冷凝； 5、功耗： <20W 6、GPS接收模块 - 高精度授时型GPS接收机，授时精度优于30ns； - 捕获时间：冷启动<45秒 温启动<38秒热启动<5秒 重新捕获<1秒； - 接收L1,C/A码信号-1575.42MHz，BNC接口； - 跟踪/捕获灵敏度：-173dBW /-185dBW； 7、机箱： - 面板成形，喷涂高温烘漆保护； - 面板：铝合金面板，表面拉丝氧化处理 8、输出接口： - 1PPS、1PPM脉冲信号（空接点）或5V有源脉冲输出 - 1PPS、1PPM脉冲信号（差分信号，即RS-422电平） - 时间日期报文串口（RS232、RS422/RS485）输出 - IRIG-B（DC RS－422）时码输出 - IRIG-B（DC TTL）时码输出 - IRIG-B(AC)时码输出 - DCF77信号输出 - NTP/SNTP网络授时信号 9、输入接口：1路GPS北斗信号输入，BNC接头 10、调试口：板载10针端子排 11、抗冲击：10g加速度，11ms周期。 12、输出信号 设备采用全模块化结构设计，不仅实现了板卡全兼容，还提供了丰富的信号接口资源和开放式特殊接口设计平台，具备兼容能力。可提供多路脉冲信号（1PPS/M/H，TTL、空接点、差分、24V/110V/220V有源、光）、时间报文（RS232、RS422/485、光）、IRIG-B信号（422、TTL、AC、光）、NTP/SNTP协议网络时钟同步信号、PTP（IEEE1588）协议信号、10MHz频率信号，可以满足不同设备的授时要求。 二、GPS卫星校时钟装置特点 (1)时间精度高,输出的秒脉冲精度达30ns。 (2)信号接收可靠性高,不受电站等地域条件的限制。 (3)可设定的秒、分钟、小时同步脉冲输出,并可经串行口输出时间信息,可方便地由各种自动化装置选用。 (4)装置的信号输出均经光电隔离,抗干扰能力强。 (5)装置具有多种串行信息输出与交互方式，以满足不同用户不同的信号利用需求。 (6)具有故障告警功能，失电告警和故障告警各一对继电器常开触点输出。 (7)架装式结构,2U、19英寸标准机箱，安装使用方便。 (8)装置采用全模块化即插即用结构设计，支持板卡热插拔，配置灵活，维护方便，为将来其它信号源(珈俐略卫星信号、上游地面链路的DCLS信号、NTP/PTP时间基准信号等) 的接入提供了方便，同时为将来现场网络改造扩建时增加校时端口提供了方便。 (9)装置不仅实现了板卡全兼容，还提供了丰富的信号接口资源和开放式特殊接口设计平台，具备兼容能力。装置可提供多路脉冲信号、IRIB-B信号、DCF77信号、时间报文、NTP/PTP授时信号，可以满足不同设备的校时要求。 |
